安川伺服器SGDV-180A11A報A410故障
來源：昌昇自動化時間：2022-03-05

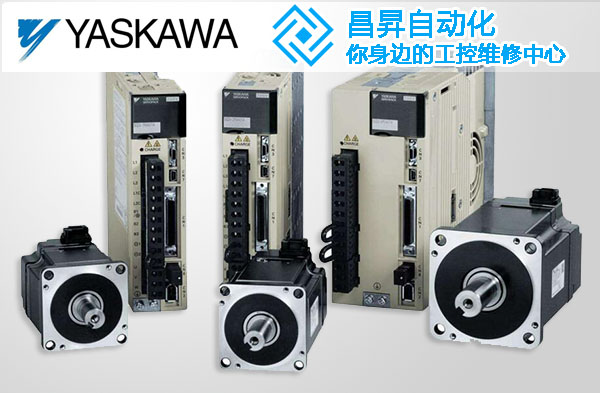

故障現象：伺服驅動器維修中心接到客戶送修一臺安川伺服驅動器器SGDV-180A11A，功率2KW，伺服驅動器上電報A410故障。
檢修過程：
1、 根據客戶報A410故障，查安川該型號變頻器用戶使用手冊，A410為直流母線電壓過低；
2、 拆機觀察該板，直流母線電壓由外接三相220V經過整流后，通過充電電阻加到電容進行濾波，同時通過串聯三個180K的電阻分壓后再通過一個100歐的電阻對電壓進行采樣，并通過A7840放大檢測母線電壓。
3、 母線電壓過低有兩種情況，一種是母線電壓確實過低，另一種是檢測母線電壓的檢測電路出現故障，導致誤報警，經檢查檢測電路并沒有故障；
4、 再上電測整流模塊輸出電壓有320伏，但母線電壓只有2伏，明顯是電壓沒有加到電容兩端，根據電路檢測充電電阻，充電電阻由兩個5歐7W的電阻串聯，其中一個電阻斷路，導致電壓不能加到電容兩端；
5、 手里沒有相同的電阻，用兩個5歐10W的電阻代替，用功率更大的電阻替換完全沒有問題；
6、充電電阻損壞經常會因?yàn)槌潆娎^電器吸合不好或觸點電阻偏大導致充電電阻長期處于高壓工作狀態而斷路，需要進一步確定充電繼電器是否損壞，經檢查繼電器接觸良好，逐交客戶試機，故障修復。
