電路板維修時的故障部位判斷
來源：昌昇自動化時間：2022-04-02
電路板維修技術員在對故障電路板進行維修時，判斷故障發生的部位是維修中十分重要的一環，如果能夠正確判斷出故障發生的部位，就可以使得維修中少走彎路，提高維修的速度。

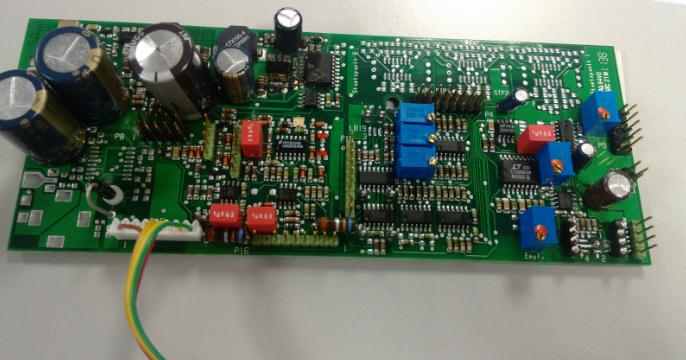

對電路板維修時首先要對電路板劃分功能版塊，再根據功能版塊找出關鍵部位，并針對關鍵部位進行分析和檢測，一般都可迅速判斷出導致電路板故障原因的部位。怎樣給電路板劃分版塊呢？一般來說電路板組成部分中一般包括輸入、輸出接口電路，電源供給電路，CPU、存儲器控制電路，各種類型的保護電路等構成。每一功能版塊都有他們自身的特點，根據各部分版塊的功能特點，就可以很方便的劃分出各版塊。下面就各版塊的故障特點加以簡述。
輸入輸出接口電路：也一般情況下輸入接口電路是接受外界信息的第一道關口，所有傳感器信號首先都是送到接口電路進行緩沖、處理容易受到信號的撞擊，是故障的敏感部位，應重點檢查。輸出接口是電路板輸出控制部位，它一般直接與接觸器器件或電動機、大功率電熱器件連接，這些負載往往工作在高電壓，大電流，粉塵油污的狀態中，往往散熱又做的不好，所以負載短路過流現象時有發生，這部分的故障率高達40%左右。
電源，所有的電路板都有一個心臟部位電源，它是電路板工作的首要條件，因此在進行電路板維修時需要重點檢查電源供給部分是否正常，在保證電源無故障的情況下再去修其它電路。由于現代工業電路板中大量使用開關電源，那么開關電源中工作在大電流環節的大功率管、脈寬調制芯片、開關變壓器等是檢查的重要部位。
控制部位：在進行主控制部分的電路板維修，軟件、參數設置問題也比較突出，有這部分引發的故障也占一定的比例。一般對于采用單片機或微機進行控制的電路板塊，要關注的是程序是否正確，復位電路是否正常，參數設置是否正確等，這部分出故障大多出現在軟件系統、晶振元件開路或漏電發生故障的幾率較高。由于單片機或微機因其工作在小電流、低電壓的環境中，一般故障較低。
