羅克韋爾變頻器維修掉電重啟變頻器失敗問題
來源：昌昇自動化時間：2021-07-13
保證電機能夠連續運行，變頻器應具備掉電重啟動功能。變頻器在帶負荷掉電試驗時，發現變頻器掉電后不能重新啟動，并且報警顯示“F10114一11 Main PS Low”（11主電源電壓過低）故障，變頻器一直保持在“Stop asserted”（確認停機）狀態。
前期AB變頻器維修調試得知，AB變頻器先送控制電源，后送主電源，就會報出F10114故障且不能自行復位。這是由于變頻器內部缺陷造成的。正常操作時，變頻器采取先送主電源，后送控制電源的方法予以避免出現故障；但因控制電源采用外部UPS直供，在變頻器掉電及其恢復過程中便無法避免F10114故障的報出。在這種變頻器維修故障狀態下，變頻器屏蔽了啟動指令。

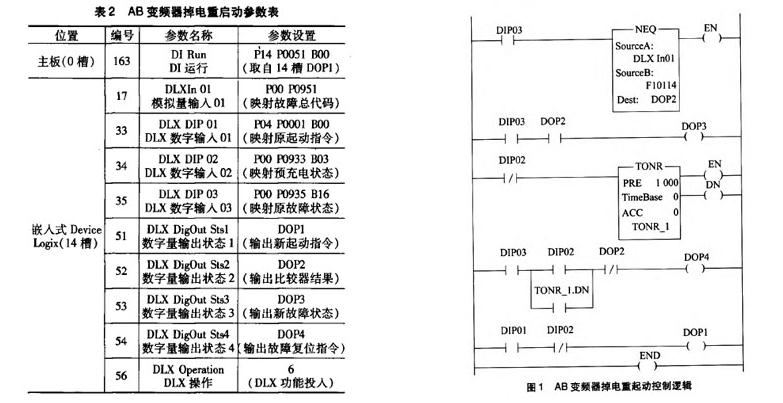

AB變頻器配置DeviceLogix嵌入式組件，可用于編制變頻器的應用程序和實現輔助控制功能。本次變頻器維修案例采用Logix控制邏輯實現變頻器掉電重啟動，相關變頻器維修設置參數設置見表2。
變頻器維修時使用變頻器內部的比較器NEQ邏輯，當變頻器報出F10114故障時使DOP2置“0”，而報其他故障時使DOP2置“1”。將DOP2與原故障狀態DIP03相“與”，作為新故障狀態DOP3輸出，確保變頻器不因上電而報故障。當輸入電源恢復正常后，使用預充電過程信號DIP02和完成后的上升沿信號TONR-1.DN，均關聯輸出故障復位指令DOP4，可靠消除F10114故障。同時，將原啟動指令DIP01和預充電完成信號(DIP02取“非”)相“與”，作為新起動指令DOPl輸出。以梯形圖的形式編寫變頻器維修故障及啟動信號處理程序，如上圖所示。
完成變頻器維修改進后，分別設定掉電時間為2S、10S和30S，再次進行試驗，變頻器均能重新啟動并帶負荷正常運行。
