來源：昌昇自動化時間：2021-07-15

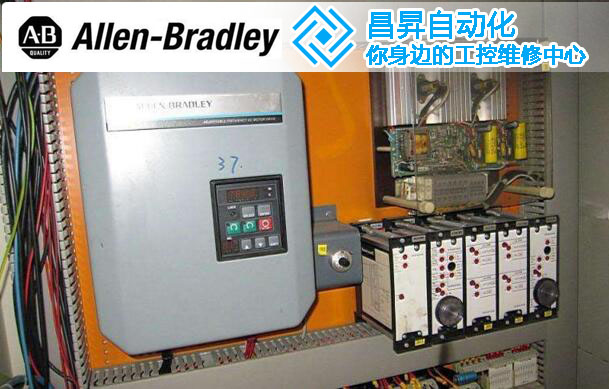

AB Powerflex 400變頻器故障代碼
（1）編號 F3
故障說明： 電源掉電
故障原因： 直流母線電壓低于其正常電壓的 85%。
排除方法：查看遠程接線。確認通訊編程是否是人為的故障。
（2）編號 F4
故障說明：欠電壓
故障原因 ：直流母線電壓降到低于最小值。
排除方法：監視交流輸入電壓是否是低電壓或電源斷路。
（3）編號F5
故障說明： 過電壓
故障原因 ：直流母線電壓超過最大值。
排除方法：監視交流輸入電壓是高電壓，還是瞬間情況。母線過電壓也可能是由電動機的再生過程造成的?？梢匝娱L減速時間或安裝動態制動選件。
（4）編號 F6
故障說明 ：電動機堵轉
故障原因 ：變頻器不能加速電動機。
排除方法：增加參數 P039-A147[ 加速時間 X]的設定或減小負載，直至變頻器的輸出電流在參數 A179[電流限制 1] 設置的電流值范圍內。
（5）編號 F7
故障說明： 電機過載
故障原因 ：內部電子式過載跳閘。
排除方法：
1. 存在嚴重的電機過載。減小負載，直至變頻器的輸出電流在參數 P033[ 電機過載電流 ]設置的范圍內。
2. 確認參數 A170[ 升壓選擇 ]的設置。
（6）編號 F8
故障說明 ：散熱器過熱
故障原因 ：散熱器溫度超過預定值。
排除方法：
1. 檢查散熱器的葉片是否有堵塞或污損。按照IP30/NEMA 1/UL 1 類型安裝時確保環境溫度不超過 45℃（ 113℉）， IP20/ 開放型安裝時則不超過50℃（ 122℉）。檢查風扇。
（7）編號 F12
故障說明： 硬件過流
故障原因 ：變頻器輸出電流超過了。硬件電流限制值。
排除方法：檢查編程設定。 檢查負載是否過大， 參數 A170[升壓選擇 ] 設置是否合適， 直流制動電壓設置是否太高或其它造成過電流的原因。
（8）編號 F13
故障說明： 接地故障
故障原因： 在一個或多個變頻器輸出端子中檢測到接地回路的電流。
排除方法：檢查電機和變頻器輸出端子外部接線的接地情況。
（9）編號 F15
故障說明 ：負載丟失
故障原因 ：輸出電流下降至參數A184[負載丟失幅值 ]中設置的幅值。
排除方法：檢查負載丟失（例如斷帶）。
（10）編號 F29
故障說明： 模擬量輸入丟失
故障原因 ：某個模擬量輸入被組態為當出現信號丟失時進入故障狀態。 這時發生了信號丟失的情況。組態參數 T072[ 模擬量輸入丟失 ] 。
排除方法：
1. 查看參數。
2. 查看輸入接線是否有斷開 / 松動的現象。
（11）編號 F33
故障說明： 自動重新起動嘗試
故障原因： 變頻器復位故障失敗。根據參數 A163[自動重新起動嘗試 ] 中編輯的數字繼續運行。
排除方法：糾正故障原因后手動清除故障。
（12）編號 F38
故障說明： U相對地短路
故障原因： 檢測到某相出現變頻器與電機在該相的接地故障。
排除方法：
1. 查看變頻器與電機間的接線。
2. 查看電機是否出現某相接地。
3. 如果不能清除故障，請更換變頻器。
（13）編號 F40
故障說明： W相對地短路
（14）編號 F41
故障說明 ：UV相短路
故障原因 ：檢測到兩個輸出端子間存在過大的電流。
排除方法：
1. 查看電機和變頻輸出端子間的接線是否有短路情況。
2. 如果不能清除故障，請更換變頻器。
（15）編號 F42
故障說明： UW相短路
（16）編號 F63
故障說明： 軟件過流
故障原因： 超過了參數 A183[軟件電流跳閘 ] 中的設定值。
排除方法：查看負載需要和參數 A183 [ 軟件電流跳閘 ] 的設定。
（17）編號 F64
故障說明： 變頻器過載
故障原因： 負載為變頻器額定值150%的時間超過了 1分鐘，為額定值 200%的時間超過了 3 分鐘。
排除方法：減小負載或者擴大加速時間。
（18）編號 F70
故障說明： 功率單元故障
故障原因： 在變頻器功率部分檢測到失敗信息。
排除方法：
1. 重新上電。
2. 如果不能清除故障，請更換變頻器。
（19）編號 F81
故障說明： 通訊丟失
故障原因： RS485（DSI）端口停止通訊
排除方法：
1. 檢查 RS485接線。
2. 檢查網絡適配器或 HIM的連接是否斷開。
3. 根據應用增加 C106[通訊丟失時間 ] 到一個合適的值。
4. 使用參數 C105[通訊丟失措施 ] 關閉。
（20）編號 F94
故障說明： 功能丟失
故障原因： P036[起動源 ] 設置為6 。給端子 01 的輸入斷開。
排除方法：閉合端子 01 的輸入并重新起動變頻器
（21）編號 F100
故障說明： 參數校驗和故障
故障原因： 從板上讀取的校驗和與計算的和校驗和不匹配。
排除方法：將參數 P041[復位成缺省值 ]設置成選項 1“復位缺省值”。
（22）編號 F122
故障說明： I/O 電路板失效
故障原因： 在變頻器控制和 I/O區檢測到失敗信息。
排除方法：
1. 重新上電。
2. 如果不能清除故障，請更換變頻器。
如果上述故障解決不了，或者沒有出現上面的故障，及故障原因不明的情況，可以聯系我們公司，我們的專業人員，竭誠為您服務。
