歐陸590直流調速器 LCD黑屏維修
來源：昌昇自動化時間：2021-08-31

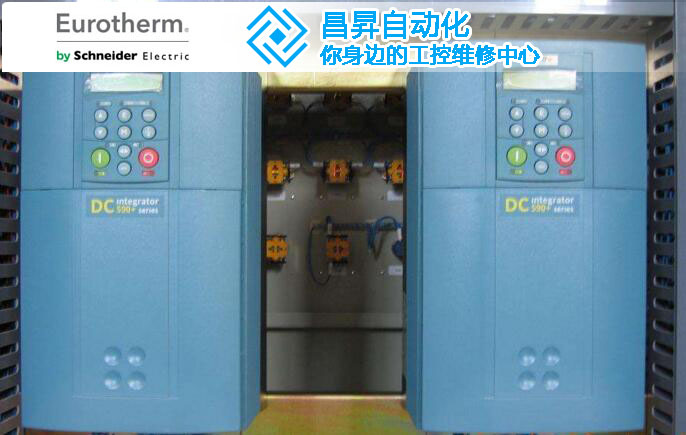

歐陸590直流調速器 LCD 黑屏維修
故障現象： LCD 黑屏（但底板電源正常面板的正常指示燈及運行指示燈閃）
故障分析： 造成 LCD 黑屏的原因有兩種：一是電源供給5V不正常；二是程序初始化未能正常執行。最初用示波器觀測單片機 80C196KC晶振輸入波形基本正常但有間歇性振蕩幅度突降現象（間歇性周期約為 5MS ）單片機 I/O 輸出數據也為間歇性中斷輸出（無數據狀態且頻率一致）因此故障電路指向 5V 電源及單片機的復位端信號正常與否？
結果表示: 復位端正常啟動應為 H 電平而現為一脈沖，顯然是這一脈沖導致I/O輸出數據間歇性中斷。 +5V 電源也有間歇性突降至 4V 現象，造成 +5V 電源突降4V 的可能，明顯是電路中有元件受損跟隨于這一間歇頻率瞬時短路現象，從而造成單片和復位不成功，為此特意取消單片機電源監控復位保護信號 MAX825 芯片啟動電源，短路故障（ ULN2003 發燙）出現，換上新的 ULN2003 啟通電正常。
歐陸 590 不能調速維修
檢查分析：經檢查 +10V 電壓基準電源為 2V 左右， -10V 電壓基準電源為 -7V 左右，查看有一 IC 發熱很大，更換后 -10V 電源正常，但 +10V 電源為 +13V ，再測量此 IC 附近有 2 個貼片電阻燒斷，更換后± 10 電源正常，接上馬達試機調速運行正常。
