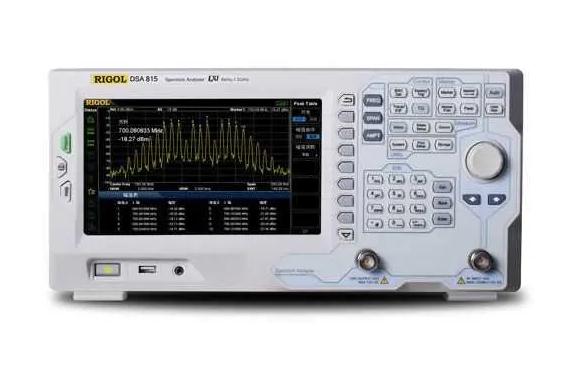

頻譜分析儀的使用技巧
一、什么是頻譜分析儀:在頻域內分析信號的圖示測試儀。以圖形方式顯示信號幅度按頻率的分布，即X軸表示頻率，Y軸表示信號幅度。
二、原理：用窄帶帶通濾波器對信號進行選通。
三、主要功能：顯示被測信號的頻譜、幅度、頻率?？梢匀帮@示，也可以選定帶寬測試。
四、測量機制：
1、把被測信號與儀器內的基準頻率、基準電平進行對比。因?yàn)樵S多測量的本質都是電平測試，如載波電平、A/V、頻響、C/N、CSO、CTB、HM、CM以及頻道平均功率等。
2、波形分析：通過107選件和相應的分析軟件，對電視的行波形進行分析，從而測試視頻指標。如DG、DP、CLDI、調制深度、頻偏等。
五、操作：
（一）硬鍵、軟鍵和旋鈕：是儀器的基本操作手段。
1、三大硬鍵和一個大旋鈕：大旋鈕的功能由三個大硬鍵設定。按一下頻率硬鍵，則旋鈕可以微調儀器顯示的中心頻率；按一下掃描寬度硬鍵，則旋鈕可以調節儀器掃描的頻率寬度；按一下幅度硬鍵，則旋鈕可以調節信號幅度。旋動旋鈕時，中心頻率、掃描寬度（起始、終止頻率）、和幅度的dB數同時顯示在屏幕上。
2、軟鍵：在屏幕右邊，有一排縱向排列的沒有標志的按鍵，它的功能隨項目而變，在屏幕的右側對應于按鍵處顯示什么，它就是什么按鍵。
3、其它硬鍵：儀器狀態(INSTRUMNTSTATE)控制區有十個硬鍵：RESET清零、CANFIG配置、CAL校準、AUXCTRL輔助控制、COPY打印、MODE模式、SAVE存儲、RECALL調用、MEAS/USER測量/用戶自定義、SGLSWP信號掃描。光標（MARKER）區有四個硬鍵：MKR光標、MKR光標移動、RKRFCTN光標功能、PEAKSEARCH峰值搜索?？刂疲–ONTRL）區有六個硬鍵：SWEEP掃描、BW帶寬、TRIG觸發、AUTOCOVPLE自動耦合、TRACE跟蹤、DISPLAY顯示。在數字鍵區有一個BKSP回退，數字鍵區的右邊是一縱排四個ENTER確認鍵，同時也是單位鍵。大旋鈕上面的三個硬鍵是窗口鍵：ON打開、NEXT下一屏、ZOOM縮放。大旋鈕下面的兩個帶箭頭的鍵STEP配合大旋鈕使用作上調、下調。
（二）輸入和輸出接口：位于一起面板下邊一排。TVIN測視頻指標的信號輸入口；VOLINTEN是內外一套旋鈕控制、調節內置喇叭的音量和屏幕亮度；CALOUT儀器自檢信號輸出；300Mhz29dBmv儀器標準信號輸出口；PROBEPWR儀器探針電源；IN75Ω1M—1.8G測試信號總輸入口。
（三）測試準備：
1、限制性保護：規定最高輸入射頻電平和造成永久性損壞的最高電壓值：直流25V，交流峰峰值100V。
2、預熱：測試須等到OVERCOLD消失。
3、自校：使用三個月，或重要測量前，要進行自校。
4、系統測量配置：配置是測量之前把測量的一些參數輸入進去，省去每次測量都進行一次參數輸入。內容：測試項目、信號輸入方式（頻率還是頻道）、顯示單位、制式、噪聲測量帶寬和取樣點、測CTB、CSO的頻率點、測試行選通等。配置步驟：按MODE鍵——CABLETVANALYZER軟鍵——Setup軟鍵，進入設置狀態。細節為tuneconfig調諧配置：包括頻率、頻道、制式、電平單位。Analyzerinput輸入配置：是否加前置放大器。Beatssetup拍頻設置、測CTB、CSO的頻點（頻率偏移CTBFRQoffset、CSOFRQoffset）。GATINGYESNO是否選通測試行。C/Nsetup載噪比設置：頻點（頻率偏移C/NFRQoffset）、帶寬。
（四）讀取結果的方法：
1、電平的讀?。褐饕褂脜⒖茧娖絉EF。儀器屏幕圖形上最上邊的一行水平線是參考電平線。該線表示的電平為參考電平，其數值和單位顯示在屏幕左上角。參考電平的值可以改變：按AMPLITUDE硬鍵，旋轉大旋鈕就可以改變，數字隨時顯示出來。圖形每格的分貝數dB/DIV顯示在屏幕左上角。
2、頻率的讀?。簣D形里的中心頻率、起始頻率、終止頻率三條豎線，各自代表的頻率數顯示在屏幕的下方。中心頻率由Frequency硬鍵旋大旋鈕調整；起始和終止頻率由Span硬鍵旋大旋鈕調整（實際是改變掃描寬度）。
3、光標的使用：按MKR鍵，屏幕曲線上將出現閃動的光標。光標所在位置的電平和頻率顯示在屏幕左上角。光標可任意移動，移動到什么位置，就顯示什么地方的頻率和電平。
4、打印、存儲
5、視頻測試六、常用測試——頻譜測試和頻道測試（CableTV分析）：按MODE硬鍵，屏幕上顯示兩個軟鍵：頻譜測試和CableTV分析，按對應的軟鍵就進入各自的測試項目。
1、頻譜測試：用三大硬鍵加上大旋鈕即可實現一般分析。
2、頻道測試：按CableTVANALIZER盤軟鍵、再按屏道測試軟鍵，顯示出測試菜單（共四頁），按頻道選擇CHINALSELECT軟鍵，用數字鍵盤輸入欲測頻道的標識頻率（模擬電視頻道為圖象載波頻率，數字頻道為頻道中心頻率）后，就可以對該頻道進行測試了。菜單內容如下：LISTENON/OFF聲音開/關EMDEV調頻調制深度VIEWINGRESS圖象串?dāng)_CARRIERLVL&FRQ載波電平/頻率CARRIER/NOISE載噪比HUM交流聲調制CROSSMOD交擾調制CSO/CTBDEPTHMOD調制深度SYSTEMFRQRSP系統頻率響應INCHNLFRQRSP頻道內頻率響應DIEGAINDIFPHAZ微分增益、微分相位CLDI色亮延時差DIGITALCHPOEWER數字頻道功率FMRADIO調頻廣播。
幾個問題：
1、測C/N、CSO：儀器提供兩個方法：關斷調制和不關斷調制。不關斷調制，要在被測頻道的調制信號里插入靜止測試行，啟動儀器的選通功能，可以不中斷正常播出。測CSO須預先在Setup中設置拍頻位置。以便儀器在設置的頻率上找拍頻。
2、測HUM、CM必須關掉調制（不關載波）。
3、測CTB必須關掉載波。因?yàn)镃TB產物集中分布在載頻近旁。關斷載頻后，CTB、CSO產物都可以在屏幕上看到。區別哪個是CTB還是CSO，利用他們與輸入電平的關系來判斷。
