修復立信FC28人機界面無法通訊故障
來源：昌昇自動化時間：2021-11-08

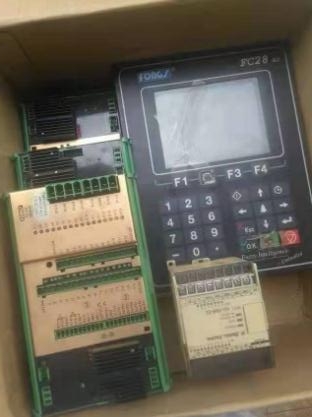

國產立信印染機人機界面通訊故障，型號FC28，立信人機界面FC28客戶反應人機界面不能通訊
1、拆機查看通斷端口，該通信端口采用常用的MAX438通訊芯片，該芯片外圍電路簡單，信號線直接外接，通過壓差傳輸數字信號，上電檢查芯片供電正常；
2、測量芯片外圍電路，發現部分電阻值不對，有兩個跳線端子的電阻不一致，細一檢查發現一個跳線帽接觸不是很牢，容易松動，該芯片電路要求這兩個跳線端子要么全短接，要么全不短接，如果一個接，一個不接就不能通訊，很可能就是這個跳線短接不良造成不能通訊；
3、但是只有這個人機界面無法對電路進行模擬，讓客戶將該款機型的PLC寄來，聯機LPC，由于通訊報警具有優先權，聯機報警001無法通訊，將跳線焊短接，聯機后通訊報警消失，出現其他報警，應該是未與其他相關設備連接所致，屬于正常情況，修復后交客戶試機正常。
