海利普變頻器維修故障處理實例
來源：昌昇自動化時間：2021-12-07

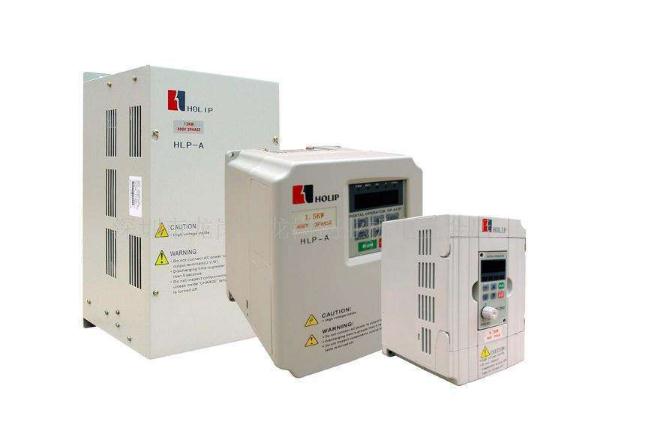

海利普變頻器維修故障處理實例，收到廣州番禺客戶發來的一臺海利普變頻器維修，變頻器能開機，能工作，但UVW沒電輸出。是一例HLPP001543B型15kW變頻器，驅沖的傳輸通道，由MCU引腳輸出的6路PWM脈沖，經U5(HC365三態同相緩沖門)中間緩沖/驅動級電路、驅動IC、末級功率放大電路，放大后輸入IGBT的柵、射極。電路工作原理不再贅述。
海利普變頻器維修常見故障修理總結方法，更換整流橋。海利普變頻器維修常見故障修理總結方法，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。
海利普變頻器維修出現過電流的現象（有時就會出現沒顯示的現象，不顯示是關電，再送電的情況時有幾分鐘不顯示)
1.引起變頻器過流的因素很多，如外部因素馬達短路或局部短路、輸出線絕緣不良、內部因素變頻器容量不夠、參數設置不正確。
2.如果是加減速過程中過流可能是加減速時間設置過短，如果是恒速中過流，可能機械負載有突變，馬達有堵轉現象。
3.變頻器上電無顯示，請檢測P、N電壓是否正常，如果不正常，則變頻器有故障請聯系維修，也有可能是面板與變頻器接觸不良。
