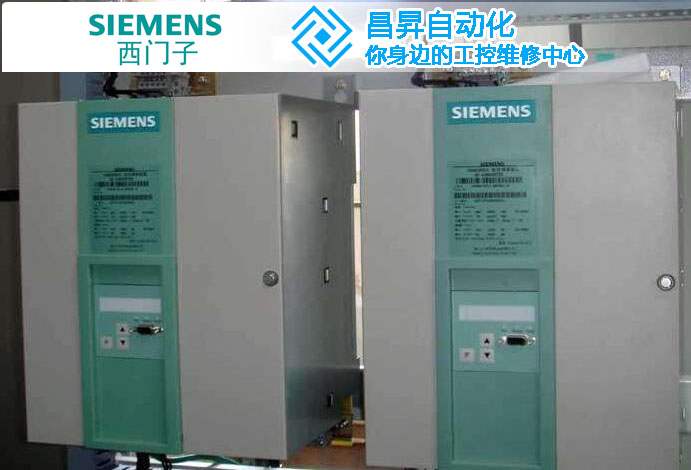

西門子6RA28直流調速器故障代碼
來源：昌昇自動化時間：2021-12-27
西門子6RA28整流器故障信息代碼表
在運行狀態I，II 或--出現故障的時候。
開關量輸出功能“故障”被設置為低電平；
傳動系統停車(“電源接通”繼電器跳閘)；
操作控制面板上顯示Fxx(xx 為故障號)閃亮(大約0.8 秒發亮，大約0.2 秒變暗)。
欲封鎖監控功能，參見10.13 節。
8.2.1 故障信息的確認
通過確認來重新啟動
如果顯示故障，必須通過按傳動系統上的方式按鈕或通過在端子39 或40 處施加低電平-高電平
切換來加以確認 (參見P83，P84 及第10 章“開關量輸入功能表”)。
對數字耦合，故障確認也可通過控制字來實現。
不靠確認來重新啟動
如果設置參數P87 為x2 或x3，傳動系統可在出現下列故障時(不必在傳動系統本身確認)靠操作
開/停端子(開路或＜4.5V)來重新啟動：
F04：相位錯誤，支路熔斷器燒斷。
F05：供電電壓在允許誤差(+15%/-20%)之外。
F12：電流實際值＞300%傳動額定電流。
F13：I2t 監控功能響應。
F14：外部故障。
保持故障顯示，不閃。它可在傳動系統中加以確認。
相位故障時的自動再啟動
若參數P87 設置為x1 或x3，如果相位在1 秒鐘內恢復，則在相位出錯后可實現自動再啟動。
故障信息表
F02 錯誤的相序(電子板電源5U1，5V1，5W1)
F03 電源頻率不在45Hz～65Hz 范圍內或頻率變化＞12Hz/秒，參見第10章 (在性能差的電網上
運行)。
F04 相位出錯，網側熔斷器熔斷
當電源電壓被切斷而端子37(ON)通電時發生。
F05 電源電壓超出了允許偏差范圍(+15/-20%)。
F06 通過串行接口收到的數據，奇偶校驗錯誤。
F07 通過串行接口收到的數據，句法錯誤。
F08 通過串行接口收到的數據，幀錯誤。
F09 通過串行接口收到的數據，溢出錯誤。
F10 超速信號
如果超出設置在參數E21 的速度，就會發出響應。對E21=0 時，這一故障信號被關閉。
F11 測速機故障(模擬測速機)或電樞電路中斷
電纜被切斷，測速機超負荷或測速機極性出錯。速度實際值脈動太大。
(在軟件版本1.0，F11 是模擬測速機的故障信號，從軟件版本4.0 起，脈沖編碼器故障F24)
F12 I＞300%
電流實際值＞整流器額定直流電流的300%
F13 I2t 監控響應(電動機太熱)
這一故障信息對P70=0 無用。
補救措施：減小電動機負載。
F14 外部故障
通過選擇開關量選擇輸入(端子39 或40)使外部故障監控有效(P83，P84)。如果端子39 或
40 處出現低電平信號超過1 秒鐘，就會出現此故障信息。在運行狀態o4 時延遲時間為2
秒。
F15 速度調節器監控
給定值與實際值之差＞P27 的時間≥P43
可能的原因：- 性能差的速度調節器最優化；
- 測速機電纜被切斷，測速機極性錯誤。
F16 傳動系統堵轉
傳動系統靜止時IA≥I 限幅，可以通過參數P43 來設置停車時間。對于P43=0，該故障信息
無用。
F18 盡管弱磁最大但傳動系統未達到額定轉速
僅適用于外部勵磁電源單元。
該故障僅可能在繪制勵磁特性曲線時發生。
可能的原因：- 響應電壓P77 設置成＜120V；
- 勵磁電流實際值與給定值不一致
補救措施： 在檢查P77 后重新繪制勵磁特性曲線
F19 電樞電流無法流通
例如熔斷器燒斷，電纜被斷開等
可能的原因：- 勵磁電流太高(P76)；
- 響應電壓太高(P77)。
F20 電子板電源故障(5U1，5V1，5W1)
電子板電源出現超過1.28 秒的故障信號，或者監控設備發生周期性響應。
F22 在電子板電源(5U1，5V1，5W1)和功率部分電壓(1U1，1V1，1W1)之間的相序分配故障。
補救措施：確保功率部分與電子板電源具有相同的相序。
F23 雙口RAM 接口耦合故障
不完善的工藝或接口板
詳細資料參見選件板的操作指導說明。
F24 從脈沖編碼器或中斷的電樞電路讀出的數字速度在測量通道中的故障。
編碼器電纜故障或編碼器損壞。
可能的原因：- 脈沖編碼器信號的EMC 干擾(端子28～30)；
- 脈沖編碼器故障；
- 編碼器電源電纜短路或另一臺編碼器電纜短路。
- 通道互換
- 脈沖編碼器求值電路負輸入未接地
- A1660 電子板故障
F25 在電樞電壓測量回路中出現的故障或在模擬輸入信號測量回路中出現的故障。
主給定值(端子4 和5)，模擬選擇輸入(端子6 和7)，速度實際值(端子101～104)。
可能的原因：- A1660 電子設備板故障；
- “主給定值”或“選擇信號”輸入電壓大于約11.3V(測量電路過載)。
F26 在轉矩反向情況下電樞電流無法減少
電動勢太高
在無弱磁情況下的補救措施： 減小勵磁電流(P76)。
有弱磁時： 減少P77 并繪制勵磁特性曲線
F27 G-SST1 處的USS 電報故障
從收到第一個有效協議時，在全部運行狀態均有效。
運行方式
如果收到第一個有效協議，并且在經過參數P75 設定的時間后再未收到后續的電報。
可能的故障原因：
- 連接電纜中斷
- USS 主站故障/差錯
F28 FIF0 溢出
可能的原因：電子板(A1660)上的故障
(同步，電流為0 信號)
F29 參數值超出允許范圍
來自EEPROM 存儲器的參數值在接通電子板電源后立即被送入到運行存儲器(RAM)。檢
查這些值是否在允許的范圍內—若不是，則輸出F29。
可能的原因： - 沒有用此軟件“建立工廠設置”(例如在軟件替換后)；
- 出現嚴重的EMC 干擾(例如由于接觸器無阻尼，電纜線無屏蔽，屏蔽連接
不牢)；
- 使用“建立工廠設置”功能，寫保護有效(跨接器XJ1 被設置在2～3)。
補救措施：確認故障，“建立工廠設置”功能并再次啟動傳動系統!
F30 在繪制勵磁特性曲線期間出現的故障
這種故障只會在繪制勵磁特性曲線期間發生。
可能的原因：- 在繪制特性曲線中負載波動；
- 電子板故障。
補救措施：重新繪制勵磁特性曲線。
F31 通過P71 設置高于電動機額定電流的從斷續到連續的電樞電流的變化。
在最優化運行期間，通過設置P71 來實現的從斷續到連續的電樞電流的變化是大于電動機
額定的電流的。因此參數L34 不能再作調整了。
補救措施：P68(從斷續到連續轉變的電樞電流極限)
P68＜100
電樞電流從斷續到連續的變化低于整流器額定電流。故障信息僅與未設置的參數L34 有關。
選擇相應數值即可實現無危險傳動運行。
P68=100
電樞電流從斷續到連續的變化高于整流器額定電流。
前饋控制設定不正確。
補救措施：在電樞回路中采用平波電抗器，增大直流回路感抗，并重新優化。
F32 最優化運行：剩磁太高
傳動系統以I 設定的勵磁電流=0 運轉
補救措施：鎖住電動機轉子。
F34 EEPROM 故障
在RAM 與EEPROM 之間的循環比較判別不同的存儲器內容。
可能的原因：- 雖然沒有為軟件寫保護設置參數，但插入了硬件寫保護(參見參數P87)；
- A1660 電子板上的EEPROM 故障。
F35 在弱磁運行中的故障
開始時若設置的電動勢值不為0 且還未繪出特性曲線，就會出現這一故障。
補救措施：繪出勵磁特性曲線。
F36 最優化運行：電流限幅太低
在自動最優化期間就達到了電流限幅值。
補救措施：在最優化運行期間，應暫時增加電流限幅值(P39 和P41)。
注意：在大慣性力矩時，執行手動最優化，參見5.7 節。
P37 由于外部原因而終止最優化運行
例如：停車 維修電話：13837132021
補救措施：重復最優化運行。
F38 硬件與E00 的設置選項不匹配或用參數E00 設置的選項相互抵觸。
補救措施：設置參數E00。
F39 激活具有永久存儲器禁止在最優化運行中是不可能的。
補救措施：設置P87 為3x。
F41 晶閘管故障
晶閘管模塊V1 短路
F42 晶閘管故障
晶閘管模塊V2 短路
F43 晶閘管故障
晶閘管模塊V3 短路
F44 晶閘管故障
晶閘管模塊V4 短路
F45 晶閘管故障
晶閘管模塊V5 短路
F46 晶閘管故障
晶閘管模塊V6 短路
F47 二個或多個晶閘管不能被觸發(MⅠ)
可能的原因：- 電樞回路中斷(檢查直流熔斷器，電動機饋電電線和電刷)；
- 帶狀電纜X101 中斷；
- 電子板出現故障。
F48 二個或多個晶閘管不能被觸發(MⅡ)
對于單象限整流器可能的原因：
- 參數P81 或P99 設置不正確
對于四象限整流器可能的原因：
- 電樞回路被中斷(檢查直流熔斷器，電動機饋電電線和電刷)；
- 帶狀電纜X101 被中斷；
- 電子板出現故障。
F49 I=0 信號故障
可能的原因：電子板出現故障或外部噪聲
補救措施：在接觸器上連接RC 元件。
F50 外部中斷
通過接口X100 設置線路EXT_INT 為log.0(X100.54)。
補救措施：參見附加板連接使用說明書。
F51 晶閘管不能被觸發(控制極G11)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F52 晶閘管不能被觸發(控制極G12)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F53 晶閘管不能被觸發(控制極G13)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F54 晶閘管不能被觸發(控制極G14)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F55 晶閘管不能被觸發(控制極G15)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F56 晶閘管不能被觸發(控制極G16)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F61 晶閘管不能被觸發(控制極G21)(僅適用于四象限整流器的故障信息)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F62 晶閘管不能被觸發(控制極G22)(僅適用于四象限整流器的故障信息)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F63 晶閘管不能被觸發(控制極G23)(僅適用于四象限整流器的故障信息)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F64 晶閘管不能被觸發(控制極G24)(僅適用于四象限整流器的故障信息)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F65 晶閘管不能被觸發(控制極G25)(僅適用于四象限整流器的故障信息)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F66 晶閘管不能被觸發(控制極G26)(僅適用于四象限整流器的故障信息)
可能的原因：門電路導線斷開或電子板故障或門電路板故障，在晶閘管內部門電路中斷。
F71 單象限整流器：晶閘管不能截止(控制極G11)
補救：替換晶閘管模塊V1 和V4
四象限整流器：晶閘管不能截止(控制極G11 或G21)
補救：替換晶閘管模塊V1 和V4
F72 單象限整流器：晶閘管不能截止(控制極G12)
補救：替換晶閘管模塊V2 和V5
四象限整流器：晶閘管不能截止(控制極G12 或G22)
補救：替換晶閘管模塊V2 和V5
F73 單象限整流器：晶閘管不能截止(控制極G13)
補救：替換晶閘管模塊V3 和V6
四象限整流器：晶閘管不能截止(控制極G13 或G23)
補救：替換晶閘管模塊V3 和V6
F74 單象限整流器：晶閘管不能截止(控制極G14)
補救：替換晶閘管模塊V1 和V4
四象限整流器：晶閘管不能截止(控制極G14 或G24)
補救：替換晶閘管模塊V1 和V4
F75 單象限整流器：晶閘管不能截止(控制極G15)
補救：替換晶閘管模塊V2 和V5
四象限整流器：晶閘管不能截止(控制極G15 或G25)
補救：替換晶閘管模塊V2 和V5
F76 單象限整流器：晶閘管不能截止(控制極G16)
補救：替換晶閘管模塊V3 和V6
四象限整流器：晶閘管不能截止(控制極G16 或G26)
補救：替換晶閘管模塊V3 和V6
