艾默生變頻器故障代碼
來源：昌昇自動化時間：2021-07-17

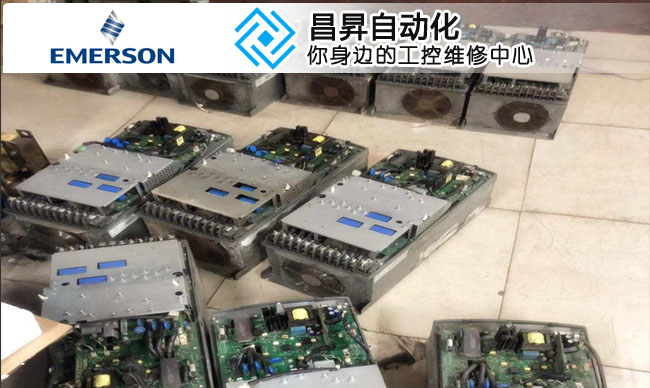

艾默生EV2000變頻器故障代碼
POFF 輸入欠壓 E008 輸入缺相
E001 加速過流 E009 輸出缺相
E002 減速過流 E010 模塊保護
E003 恒速過流 E011 逆變過熱
E004 加速過壓 E012 整流過熱
E005 減速過壓 E016 讀寫故障
E006 恒速過壓 E018 接觸器未吸合
E007 控制電源過壓 E019 電流檢測電路故障
推薦閱讀：艾默生CT變頻器維修
1、電流檢測故障 （如報 E019 ，E001 ）：
（2）7840 壞：在變頻器通電時，用直流檔，黑接 5腳，紅分別接 6，7，8腳，值為 2.5 ，2.5 ，5為正常，否則 7840 壞。
（3）小板壞：在變頻器通電時，用直流檔，黑接 7840 的5腳，紅分別接小板的腳從左到右應為 2.5 ，2.5 ，2.5，3.4 1.5 ，0，1.6 。如值不 對，小板壞：此時可更換小板壞中的三個小 IC(39030024 LMV393), 如還不好，更換小板。
2、顯示 POFF:
驅動板上電 POFF ，測 CVD 電壓正常應為 2.6－2.7 ，如測得 1.9，可能 R51,R52,C36,C37,排線中的某一個壞，其中的電解電容壞的最多。只在帶電機運行時報 POFF, 驅動板變壓器也有可能壞。
3、緩沖電阻壞：
緩沖電阻和濾波大電容是成對的。 如果其一壞， 另一個很可能也壞。 緩沖電阻壞也有可能是繼電器不吸合 （繼電器壞或控制板壞， 或與二者相連的電路上元件壞） 引起。單相輸入（ 220V ）的變頻器，特別要注意：如果無顯示或炸機，很可能是用戶接入了三相電（ 380V ）引起的（可察控制板的故障記錄：母線電壓是否由 310 變?yōu)榱?540 ）。此時不斷 IPM 的整流橋已壞，濾波大電容也壞（或炸裂或頂面凸起變硬） 。如果只更換 IPM 后就上電，會聽到 “啪，啪 ”的響聲（電容內的聲音） ，應立即掉電， 否則 IPM 的整流橋又會壞。 發現一個大電容壞， 最好都換新的。因電容是易壞易老化的器件。4、顯示不穩：
先有顯示，然后沒有，風扇停下，電壓只有 12，此種現象一般是 U1厚膜壞。 報故障 E015:通電指示燈亮，鍵盤不亮，撥了風扇就好－－風扇短路
5、不制動：
01180099 ，01180100 ，01180113 ，01180114 的制動管不在 IPM 內部，變頻器炸機和不顯示很可能就是在變頻器停機制動時引起的，所以更換 IPM 后，一定要檢測制動電路的好
壞：制動光耦，制動管（ MOS 管不好測，可測其串聯的續流二極管，正常應為 0.37 左右），
門極電阻（也就是 MOS 管的門極電阻，正常應為 100 歐姆）。修好上電后， TD900 F093 改
為150 ，報 E007,紅接 P(+), 黑接 PB,如電壓在 17－30跳動，制動正常。TD3200 F133=150 直流電壓 270 －350V 制動起作用。
6、炸整流橋：
如果測得部分整流橋損壞， 而逆變橋全是好的， 就有可能是正負母排之間打火引起。 環境潮濕是主因， 一般是有水滴在正負接線端子之間， 或者是有水滴在正接線端子和散熱器之間引起炸機的。 此種壞機的接線端子絕緣性已變差， 一定要更換， 否則一上電又炸了。 另一種原因就是濾波大電容短路（或炸裂或頂面凸起變硬） ，也要注意更換電容。7、機器打嗝：
即風扇時快時慢，無顯示。一般是控制板短路了，去掉控制板再上電，如還打嗝，有可能就是厚膜周邊的器件壞了，例如 TD1000 大體積 R56 電阻 27歐的阻值變大了很多 ,即打嗝保護電路自身壞了。 開關電源不工作， 可量其中一個電阻的電壓， 如有點電壓且在跳變， 說明開關電源已起振，但后面電路短路了（變壓器腳間連錫，濾波電容碰歪） ，打嗝保護電路在起作用。如一點電壓也沒有，說明開關電源沒起振，一般是厚膜壞或 2844 及附近器件壞。
8、風扇無力，轉速慢：
EV1000 的 D6擊穿。上電報 8888：FECDF21U1 板 U8壞，有細小裂縫。 EV1000 如01180128 ，帶載停機報 8888: 變壓器電感量變差或 PC9 原副邊絕緣不夠。9、按運行報 8888 ：驅動光耦短路。
10、EV1000 大體積：原故障是炸機，修好后運行無輸出或 E019, 常壞的是 U9。無輸出有時 Q2也壞。11、EV1000 小體積：原故障是炸機，修好后運行無輸出，常是 R13 壞。故修炸機時，要養成習貫量一下 R13 是不是 10歐。
12 、TD3000 上電顯示 POFF:
2、驅動板 IU、 IV、IW 電壓是否正常？（電流檢測電路）
3、控制板 VREF 基準電壓是否正常？檢查 T1和 2.5V 的穩壓管 U24。
以上都正常的話，請重新燒寫兩個 DSP 程序。請注意擦除后要下電幾秒再上電寫入程序。
否則， DSP 壞。整機修好上電顯示正常后，要經過以下步驟才按運行，可減少炸機的可能性。直流檔紅接 “十”，黑分別接 U V W ： TD900,TD3200 單相的都應為 310v,TD900 三相的都應為540v 。 TD1000,TD3000,EV1000,EV2000 都應為 5-10V.如不對， 不能按運行， 否則十有八九會炸機。 此時應停機更換對應的光耦和二極管， 再重復以上過程，直至電壓對了才按運行。
13 、顯示 E010:
上電顯示 E010, 霍爾壞。運行顯示 E010, 模塊壞。當變頻器一上電就顯示 E010, 應是電流檢測電路本身有故障了。 即變頻器還沒有運行， 沒有電流輸出，但電路已檢測到有輸出電流了。小功率機常是 TL082C 壞，大功率機常是霍爾壞。到底 U V W 哪相電流有問題？可用如下方法判斷：用表的 mv 檔紅接 IU,IV,IW 的測試點，正常應為 0，如果哪個點偏高（例如 ＋10）或偏低（例如－ 10），就是對應相電流有問題。例 IV=1000mv ，V 相霍爾壞。當變頻器上電顯示正常，一按運行就顯示 E010, 模塊壞的可能性最大。哪相模塊壞，可用如下方法判斷：上電，直流檔紅接 “十”，黑分別接 U V W ，正常都應為 5-10V ，如其中一相偏高很多，此相模塊壞。
14 、輸出不平衡：
如測 IPM 和光耦，電阻都是好的，一般是光耦的性能變差了，對應更換即好。當然，控制
板， IPM 也有壞的。判斷 IPM 是上橋壞還是下橋壞，可用如下方法判斷：上電并按運行，
直流檔紅接 “十”，黑分別接 U V W ，正常都應為 210V ，如其中一相為 0，下橋壞。直流檔黑接“－”，紅分別接 U V W ，正常都應 210V, 如其中一相為 0，上橋壞。
15 、絕緣或耐壓不過 ：
（1）散熱器不平，頂壞 IGBT。 (2)硅脂中有硬的異物（如錫渣） ，頂壞 IGBT 。（3）制動管下絕緣膜破或陶瓷片裂。（4）大功率機絕緣柱不良。（5）單板上接地電容不良。一次對二次耐壓不過：驅動板光耦不良。
16 、EV2000 健盤：顯示 4個8和全部燈亮（較暗） ：插座 CN1第二排左至右第二腳虛焊。
量電壓。（2）量晶振。（3）量復位信號。 （4）重寫軟件。
生產 FECD 整機老化后 PQC 測試報 POFF 或 E019 ，用手摸 U1有點熱，更換 U1后 OK。
寫不進軟件： FECD 控制板 U1 U2 U16 U301 都寫不進軟件，在測試工裝上電發現 5V 短路，
但用萬用表量 5V 到地之間的電阻值又正常。拆過很多器件，分析了很久才了現 U329 裝反。修生產送修的單板，首先不要急著去測量，去換器件維修。要先全面觀察：正面，反面，故障點近距離，遠距離等有無連錫，虛焊，裝反，裝錯。
19 、EV2000 控制板故障處理：
上電 POFF ：測 U1的76，77腳或 C19,C18 的電壓正常為 1.6V, 如正常，DSP 壞;如電壓低（如3.8V,0.5v ）,U19,U20 壞。
無顯示：測 3.3V Q10 的3腳與 GND 電阻小，正常 0.6K.DSP 壞。 無顯示：測 U24的8腳只有1.5V, 正常為 2.5V.測 L3不通， L3 壞。否則 DSP 壞。無顯示：測 U17-LM324 的 4和11腳（＋－ 15V ）短路 . 上電摸 LM324, 發現 U17 和 U1有點熱，拆下后不短路了。 U17 和 U18壞。無顯示： 5V 短路。 U6壞。顯示 E004 ： 測 U1的76，77 腳或 C19,C18 的電壓為 3.8V. 正常為1.6V, U19,U20 壞。一按運行炸機： U5,U9 壞。 VRF 無10V ： U42,C107,C108 壞。報 E010 ：上工裝測試 U-燈常亮： U9壞。 BRAKE 燈常亮，繼電器 K1響（即故障繼電器吸合）： U6壞。報 E019 ： 分別測 IU,IV,IW 對應的 IC U19,U20,U21 的第 8腳電 壓為 0.34 ，0.40，6.46。故U21壞。
20 、EV2000 上電鍵盤 4個8加5個燈閃亮：控制板 U8壞。
EV1000 小體積控制板 03025856 ：無顯示： 測 CN3的6腳(SPISIMO-OUT) 電壓為 0V, 正常為5V.此腳對應 U4的16 腳，4腳對 DSP 的21腳，正常為 3.3V,實測為 0V。故 U1-DSP 壞。 EV1000大小體積控制板頻率無法下調（ 50HZ 不變）：L8 虛焊或碰壞。TD900 小體積頻率調不到 50HZ ，只有 49.80 左右，控制板 D10 基準飄移，即 5.1V 穩壓管不良TD1000 小體積控制板 03023847 ：報 E001:U7 壞。TD3000 控制板： 上電后操作方式改變 :在更改操作方式時有時出現 E016,U13EEPROM 壞。TD3200 控制板：更改機型號時出現 POFF, 恢復出廠參數時報 E028: 生產老化前送修， DSP的93 腳 RS1信號經 R19,U11 變?yōu)?RSEEPROM 信號到 U4,用表量 R19 不通，手拔 R19 裂開（表面一點也看不出來） ,即 EEPROM 不能復位。所有控制板寫軟件：
（1）不上電（出現 110）：（A ）短路 。（ B） 晶振不起振（正常上電測電壓：電源 3.3V,
頻率輸出端 1.6V, 如電壓不對，晶振壞） 。
（2）寫不進軟件（出現 113，114）：一般是 DSP 壞。
